可夹持刀具外径尺寸

Applicable diameter

Φ3~25mm

可测刀具长度范围

Applicable tool length

Φ30~200mm

物距Object distance

80mm

分辩率Resolution ratio

3840*2160

放大倍率范围Magnification range

25－320倍

A轴旋转角度A-axis rotation angle

360度

C轴旋转角度C-axis rotation angle

200度

铣刀观测点

Milling cutter observation point

端刃(前/后刀面，刃口)

周刃(前/后刀面，刃口)

测量精度(um标定时)

Measurement accuracy

160倍以下＜10um

200倍以上＜3um

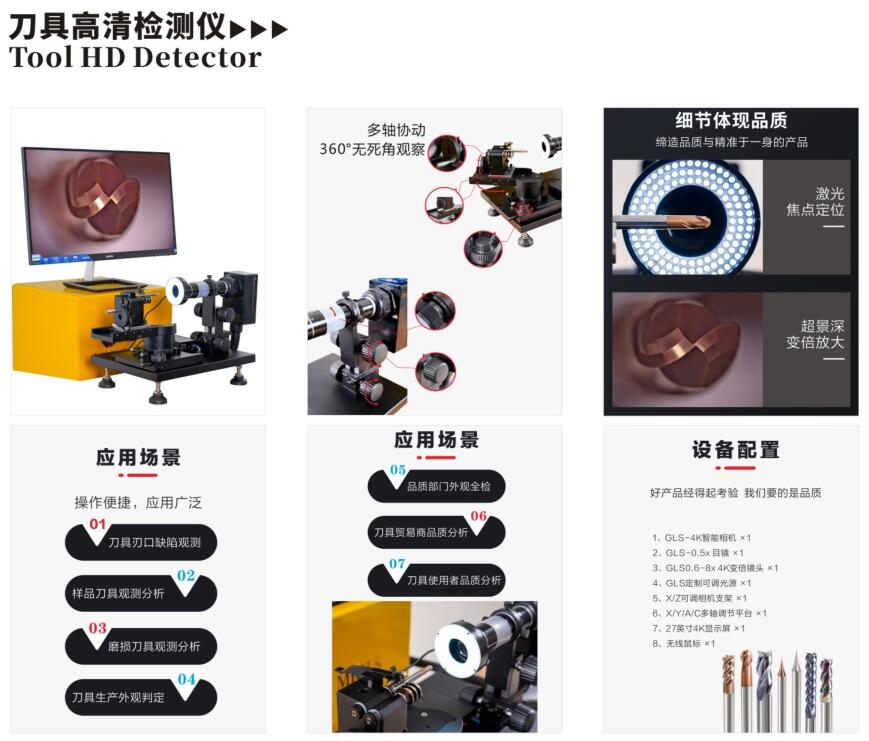

设备功能

Equipment function

1.4K高清观察

2.测量放大，um级标定

3.多轴协动360度观察

4.图片拍照，录像

5.点，线，圆等测量

6.刀尖定位引导
